Cum funcționează turbocompresorul și de ce crește puterea motorului

Turbocompresorul: Secretul Puterii Ascunse a Motorului Tău

Ai auzit cu siguranță termenul „turbocompresor” asociat cu mașinile puternice, rapide. Dar te-ai întrebat vreodată cum funcționează exact acest dispozitiv ingenios și de ce reușește să scoată la iveală acea putere suplimentară din motorul tău? Prepară-te să pătrunzi în lumea fascinantă a ingineriei auto, unde presiunea și temperatura se joacă pentru a-ți oferi o experiență de condus mai electrizantă. În rândurile ce urmează, vei descoperi mecanismul din spatele turbocompresorului, principiile care stau la baza funcționării sale și exact cum contribuie la creșterea performanței motorului tău.

La baza oricărui motor cu ardere internă se află un principiu fundamental: arderea combustibilului. Această ardere necesită doi ingrediente esențiale: combustibil și aer. Cu cât mai mult aer poți introduce în cilindrii motorului, cu atât mai mult combustibil poți arde eficient, rezultând, implicit, o putere mai mare. Problema motoarelor aspirate natural (cele fără turbocompresor) este că acestea depind de presiunea atmosferică pentru a umple cilindrii cu aer. Aerul este „aspirat” în motor pe măsură ce pistoanele coboară, creând o ușoară depresiune. Acest proces, deși eficient, are limite fizice.

Ce înseamnă „aspirat natural”?

Termenul „aspirat natural” descrie un motor care nu este supraalimentat. Funcționarea sa se bazează exclusiv pe presiunea atmosferică pentru a introduce amestecul aer-combustibil în cilindri. Fiecare ciclu de admisie este o cursă de „umplere” pasivă, unde aerul este tras în motor.

Limitările presiunii atmosferice

Presiunea atmosferică variază în funcție de altitudine și condițiile meteorologice. Chiar și la nivelul mării, presiunea atmosferică nu poate furniza o cantitate optimă de aer pentru o ardere maximă, mai ales la turații ridicate. Acest lucru limitează cantitatea de combustibil ce poate fi injectată și, prin urmare, puterea maximă generată.

Rolul aerului în ardere

Aerul este compus predominant din oxigen (aproximativ 21%). Oxigenul este elementul cheie care permite combustibilului să ardă. Fără o cantitate suficientă de oxigen, combustibilul nu poate fi ars complet, ceea ce duce la pierderi de putere și emisii poluante crescute. Cu cât introduci mai mult aer (și, implicit, mai mult oxigen) în cilindri, cu atât ai posibilitatea să arzi mai mult combustibil, obținând o explozie mai puternică.

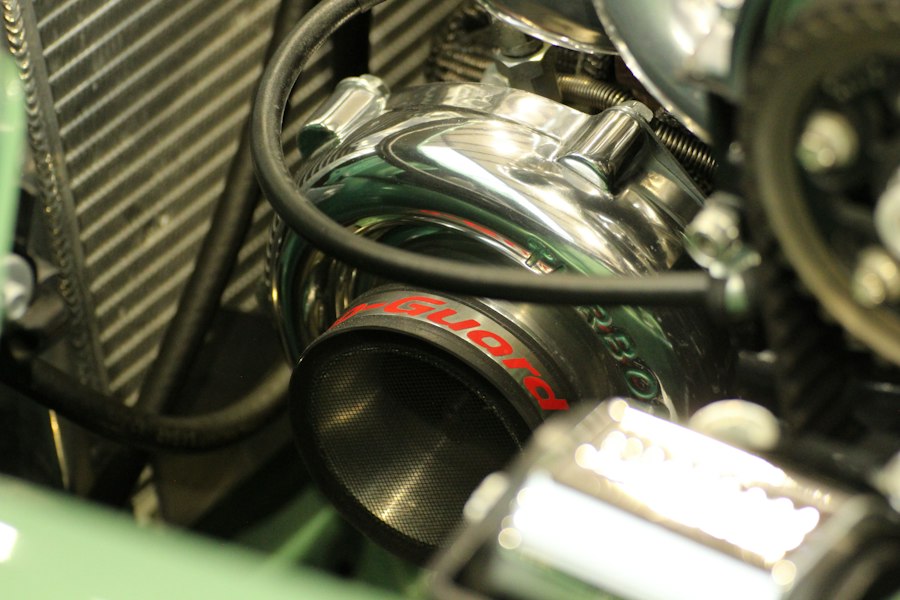

Anatomia Turbocompresorului: Două Componente Cheie

Un turbocompresor este, în esență, un sistem de supraalimentare care utilizează gazele de eșapament ale motorului pentru a roti o turbină, care, la rândul ei, acționează un compresor. Acest compresor împinge aerul în cilindrii motorului la o presiune mai mare decât cea atmosferică, creând astfel condițiile pentru o ardere mai eficientă și mai puternică. Cele două componente principale ale unui turbocompresor sunt turbina și compresorul, conectate printr-un arbore comun.

Turbina: Inima Energiei Recuperate

Turbina este partea care „preia” energia din gazele de eșapament. Aceste gaze fierbinți și sub presiune, eliberate de motor după ardere, sunt direcționate către palele turbinei. Viteza și presiunea gazelor determină rotația turbinei. Deși gazele de eșapament au deja o anumită energie, aceasta este, în mod normal, eliberată în atmosferă prin sistemul de evacuare. Turbocompresorul recuperează o parte semnificativă din această energie.

Cum sunt gazele de eșapament transformate în energie de rotație?

Când gazele de eșapament fierbinți ies din cilindri, ele sunt forțate să treacă printr-o carcasă specială a turbinei. Această carcasă este proiectată aerodinamic pentru a accelera gazele și a le direcționa către palele turbinei într-un flux constant. Impulsul gazelor asupra palelor provoacă rotația rapidă a turbinei, transformând energia termică și cinetică a gazelor în energie mecanică de rotație.

Importanța temperaturii gazelor de eșapament

Temperatura gazelor de eșapament este crucială pentru funcționarea turbinei. Gazele fierbinți au o densitate mai mică și o energie mai mare, ceea ce le permite să rotească turbina mai eficient. De aceea, turbocompresoarele sunt adesea fabricate din materiale rezistente la temperaturi înalte, cum ar fi aliaje pe bază de nichel.

Designul palelor turbinei

Forma și unghiul palelor turbinei sunt optimizate pentru a capta cât mai multă energie din fluxul de gaze de eșapament. Designul variază în funcție de tipul de turbocompresor și de aplicația specifică, dar scopul principal este maximizarea transferului de energie.

Compresorul: Fortificarea Aportului de Aer

Compresorul este componenta opusă turbinei pe arborele comun. Pe măsură ce turbina se rotește, ea acționează și compresorul. Compresorul este responsabil pentru „împingerea” aerului în motor la o presiune mai mare decât cea atmosferică. Acesta absoarbe aerul din mediul exterior și, prin intermediul unor pale rotative, îl comprimă, crescându-i densitatea și presiunea.

Cum funcționează compresorul (tipuri comune)?

Există două tipuri principale de compresoare utilizate în turbocompresoare:

• Compresoare centrifugale: Acestea sunt cele mai comune. Aerul este aspirat în centrul unui rotor cu pale (roată de compresor) și este accelerat radial spre exterior datorită forței centrifuge. Pe măsură ce aerul iese din roata compresorului, el intră într-o carcasă în formă de spirală (volută) care îi încetinește viteza, transformând energia cinetică în presiune.
• Compresoare axiale: Mai rare în aplicațiile auto, acestea comprimă aerul prin intermediul unor pale dispuse pe un arbore, similar cu palele unei elice. Sunt mai eficiente la debite mari de aer, dar mai complexe din punct de vedere constructiv.

Rolul roții compresorului și al volutei

Roata compresorului este componenta activă care accelerează aerul. Voluta, prin forma sa, ajută la transformarea vitezei mari a aerului în presiune înaltă. Un design optimizat al acestor componente este esențial pentru eficiența compresorului.

Presiunea generată și efectul asupra densității aerului

Compresorul crește presiunea aerului de admisie. Creșterea presiunii, conform legilor gazelor, duce la o creștere a densității aerului. Mai mult aer înseamnă mai mult oxigen, permițând injectarea unei cantități mai mari de combustibil.

Cum Turbocompresorul Mărește Puterea Motorului

Acum că înțelegi componentele, să vedem cum interacționează pentru a genera mai multă putere. Principiul este simplu: aerul comprimat de turbocompresor este introdus în cilindrii motorului la o presiune mai mare decât ar fi posibil în mod natural. Acest aer mai dens, conținând mai mult oxigen, permite arderea unei cantități mai mari de combustibil. Arderea unei cantități mai mari de combustibil într-un ciclu duce la o explozie mai puternică și, implicit, la o creștere a forței exercitate asupra pistonului. Această forță suplimentară se traduce direct în mai mult cuplu (forța de rotație) și mai multă putere.

Supraalimentarea: Mai mult Aer, Mai Multă Putere

Termenul „supraalimentare” descrie exact procesul pe care îl realizează turbocompresorul: forțarea aerului în motor la o presiune mai mare decât cea atmosferică. Această presiune suplimentară, numită „presiune de supraalimentare” (boost pressure), este direct responsabilă pentru creșterea puterii.

Creșterea densității aerului de admisie

Compresorul împinge aerul prin intercooler (dacă este prezent) și apoi în galeria de admisie, la o presiune mai mare. Aerul comprimat este mai dens, ceea ce înseamnă că într-un volum dat, există mai multe molecule de oxigen.

Arderea unui amestec aer-combustibil mai bogat

Cu mai mult oxigen disponibil, sistemul de injecție al motorului poate elibera o cantitate mai mare de combustibil, menținând un raport aer-combustibil optim (stoichiometric sau ușor îmbogățit pentru performanță). O cantitate mai mare de combustibil care arde generează o presiune mai mare în cilindru în timpul exploziei.

Generarea unei presiuni mai mari în cilindri

Explozia mai puternică a amestecului aer-combustibil supraalimentat exercită o forță mai mare asupra pistonului în timpul cursei de putere. Această forță sporită se traduce direct în creșterea cuplului motor la arborele cotit.

Impactul asupra cuplului și puterii

Cuplul este „forța brută” a motorului, iar puterea este viteza cu care acel cuplu este aplicat. Creșterea cuplului este primul efect vizibil al unui turbocompresor, urmată de o creștere substanțială a puterii, mai ales la turații medii și înalte.

Eficiența Termică și Consumul de Combustibil

Deși pare contraintuitiv, supraalimentarea poate, în anumite condiții, să îmbunătățească eficiența termică a motorului. Prin utilizarea energiei din gazele de eșapament, turbocompresorul minimizează pierderile de energie. De asemenea, deoarece un motor turbo mai mic poate produce aceeași putere ca un motor aspirat natural mai mare, acesta poate fi mai eficient din punct de vedere al consumului de combustibil în sarcini parțiale.

Utilizarea energiei reziduale din gazele de eșapament

Turbina transformă energia gazelor de eșapament, care altfel ar fi pierdută, în energie mecanică utilă. Aceasta crește eficiența globală a sistemului de propulsie.

Motoare turbo mai mici, cu performanțe similare

Un motor turbo de 1.5 litri poate oferi performanțe similare cu un motor aspirat natural de 2.0 litri. Motorul mai mic are o greutate mai mică și necesită, în general, mai puțin combustibil pentru a funcționa la sarcini reduse.

Avantaje în sarcini parțiale

În condiții de condus obișnuit (sarcini parțiale), unde motorul nu funcționează la capacitate maximă, un motor turbo poate fi mai eficient. De exemplu, la viteze de croazieră, motorul turbo funcționează la turații mai joase pentru a menține viteza, comparativ cu un motor aspirat natural mai mare care ar avea nevoie de turații mai ridicate.

Potențialul de economisire a combustibilului

Această combinație de eficiență termică sporită și utilizarea de motoare mai mici oferă un potențial semnificativ de reducere a consumului de combustibil, mai ales în condiții de condus combinate.

Provocările Turbocompresorului: Căldura și Presiunea

Funcționarea turbocompresorului implică procese la temperaturi și presiuni ridicate, ceea ce aduce cu sine o serie de provocări inginerești. Gestionarea căldurii și controlul presiunii sunt esențiale pentru durabilitatea și performanța optimă a sistemului.

Managementul Căldurii

Gazele de eșapament care rotesc turbina sunt extrem de fierbinți. Această căldură se poate transfera către compresor și apoi către aerul de admisie. Aerul cald este mai puțin dens, ceea ce contravine scopului supraalimentării.

Intercoolerul: Răcirea Aerului Comprimat

Majoritatea motoarelor turbo sunt echipate cu un intercooler. Acesta este un radiatoare special care răcește aerul comprimat de compresor înainte de a intra în motor. Răcirea aerului crește densitatea acestuia și, implicit, permite introducerea unei cantități mai mari de oxigen în cilindri.

Rolul intercoolerului în densitatea aerului

Prin răcirea aerului, intercoolerul crește densitatea acestuia. Un aer mai dens înseamnă mai mult oxigen pentru ardere, chiar și la aceeași presiune de supraalimentare.

Tipuri de intercoolere (aer-aer și aer-lichid)

• Intercoolere aer-aer: Cele mai comune, folosesc fluxul de aer din exterior pentru a răci aerul comprimat.
• Intercoolere aer-lichid: Mai complexe, utilizează un circuit de lichid de răcire pentru a prelua căldura din aerul comprimat, apoi disipează căldura prin intermediul unui radiator separat. Acestea sunt adesea utilizate în aplicații cu spațiu limitat sau unde performanța maximă este esențială.

Materialele rezistente la temperaturi înalte

Componentele turbinei, în special carcasa și palele, sunt fabricate din aliaje speciale capabile să reziste la temperaturi de peste 900°C. Acest lucru previne deformarea și deteriorarea componentelor.

Controlul Presiunii (Wastegate și Blow-off Valve)

Supra-presiunea generată de turbocompresor trebuie controlată. Dacă presiunea de supraalimentare devine prea mare, aceasta poate deteriora motorul. Aici intervin două componente cheie: wastegate-ul și, în unele cazuri, blow-off valve-ul.

Wastegate: Reglementarea Fluxului de Gaze de Eșapament

Wastegate-ul este o supapă de derivare care controlează cantitatea de gaze de eșapament care ajung la turbină. Când presiunea de supraalimentare atinge un anumit prag, wastegate-ul se deschide și deviază o parte din gazele de eșapament, ocolind turbina. Acest lucru limitează viteza de rotație a turbinei și, implicit, presiunea de supraalimentare.

Cum funcționează wastegate-ul?

Wastegate-ul este de obicei acționat de o membrană sensibilă la presiunea de supraalimentare. Când presiunea atinge valoarea prestabilită, brațul de comandă al wastegate-ului deschide supapa, permițând gazelor să treacă direct în evacuare.

Tipuri de wastegate (intern și extern)

• Wastegate intern: Integrat în caracasa turbinei.
• Wastegate extern: O unitate separată, montată pe galeria de evacuare. Acestea oferă, de obicei, un control mai precis al presiunii.

Blow-off Valve (BOV): Eliberarea Presiunii Excesive

Blow-off valve-ul (sau diverter valve) este o supapă de siguranță care eliberează rapid presiunea din sistemul de admisie atunci când accelerația este eliberată brusc, de exemplu, la schimbarea vitezelor. Fără aceasta, presiunea reziduală din sistem ar putea cauza probleme.

De ce este necesară blow-off valve-ul?

Atunci când eliberezi accelerația, clapeta de accelerație se închide brusc. Turbocompresorul continuă să rotească și să împingă aer, creând o presiune semnificativă în sistemul de admisie. Fără o supapă de eliberare, această presiune s-ar acumula, generând vibrații, deteriorarea pieselor și chiar posibila oprire a turbinei (turbolag invers). BOV-ul eliberează această presiune în siguranță.

Cum funcționează (eliberare în atmosferă vs. recirculare)

• BOV (blow-off valve) clasic: Eliberează aerul comprimat în atmosferă, producând un sunet caracteristic („psshht”).
• Diverter valve (DV): Recirculează aerul comprimat înapoi în admisie, înainte de compresor, pentru a reduce zgomotul și a păstra masa de aer în sistem. Aceasta este utilizată mai frecvent pe mașinile de producție pentru a respecta normele de zgomot.

Tipuri de Turbocompresoare și Aplicații

Aspect	Detaliu
Cum funcționează turbocompresorul	Turbocompresorul este compus dintr-o turbină și un compresor, care sunt conectate printr-un ax comun. Gazele de eșapament sunt direcționate către turbină, determinându-i rotația, iar această rotație este transmisă compresorului, care comprimă aerul și îl livrează în admisie.
De ce crește puterea motorului	Prin comprimarea aerului livrat în admisie, turbocompresorul permite introducerea unei cantități mai mari de oxigen în cilindrii motorului, ceea ce duce la o ardere mai eficientă a amestecului carburant-oxigen și, implicit, la creșterea puterii motorului.

Tehnologia turbocompresoarelor a evoluat considerabil, oferind o varietate de soluții adaptate diferitelor tipuri de motoare și nevoi de performanță. De la turbocompresoare simple la sisteme twin-scroll și cu geometrie variabilă, inginerii au perfecționat continuu acest dispozitiv.

Turbocompresoare Mono-Scroll și Twin-Scroll

Diferența principală între aceste tipuri constă în modul în care gazele de eșapament sunt direcționate către turbină.

Turbocompresorul Mono-Scroll

Acesta este cel mai simplu și mai comun tip. Gazele de eșapament de la toți cilindrii sunt colectate într-o singură galerie și direcționate printr-o singură conductă către turbină.

Avantaje și dezavantaje

• Avantaje: Simplu, ieftin de produs, fiabil.
• Dezavantaje: Poate suferi de turbolag (întârziere în răspunsul turbocompresorului) la turații joase, deoarece gazele de la toți cilindrii interferează între ele.

Turbocompresorul Twin-Scroll

Acest tip de turbocompresor utilizează o carcasă a turbinei cu două ieșiri separate. Gazele de eșapament de la perechi de cilindri cu timpi de ardere distanțați sunt direcționate prin conducte separate către turbină.

Cum îmbunătățește răspunsul la turații joase?

Prin separarea fluxurilor de gaze, se reduce interferența între acestea, permițând turbinei să se rotească mai rapid la turații joase. Aceasta reduce semnificativ turbolagul și îmbunătățește răspunsul motorului.

Beneficii în ciclul de evacuare

Twin-scroll-ul maximizează impulsul gazelor de eșapament, oferind o „împingere” mai puternică asupra palele turbinei chiar și la turații reduse.

Turbocompresoare cu Geometrie Variabilă (VGT)

Turbocompresoarele cu geometrie variabilă permit ajustarea unghiului palelor din caracasa turbinei. Acest lucru permite optimizarea performanței turbocompresorului pe o gamă mai largă de turații ale motorului.

Rolul aripioarelor mobile

Aripioarele mobile (sau ghidajele) din caracasa turbinei pot fi reglate. La turații joase ale motorului, aripioarele sunt orientate pentru a accelera gazele de eșapament, sporind viteza turbinei și reducând turbolagul. La turații înalte, aripioarele se deschid pentru a permite un flux mai mare de gaze, evitând supra-presiunea excesivă și supraîncălzirea.

Optimizarea fluxului de gaze de eșapament

Ajustând unghiul aripioarelor, se controlează viteza și direcția fluxului de gaze de eșapament, adaptându-se la diferite condiții de funcționare ale motorului.

Reducerea turbolag-ului și prevenirea supra-presiunii

Această adaptabilitate permite un răspuns mai rapid al turbocompresorului la turații joase și menținerea presiunii de supraalimentare în limite sigure la turații înalte.

Sisteme Multi-Turbo (Bi-Turbo, Twin-Turbo)

Unele motoare utilizează două sau mai multe turbocompresoare pentru a optimiza performanța.

Bi-Turbo/Twin-Turbo (două turbocompresoare de dimensiuni egale)

Două turbocompresoare identice sunt utilizate pentru a acoperi o gamă mai largă de turații. Adesea, unul dintre turbocompresoare este mai mic pentru a oferi un răspuns rapid la turații joase, în timp ce celălalt, mai mare, preia sarcina la turații înalte.

Cum optimizează performanța pe o gamă largă de turații?

Combinând un turbocompresor mic (pentru răspuns rapid la turații joase) cu unul mai mare (pentru putere la turații înalte), se obține o livrare de putere mai uniformă și mai eficientă pe întreaga gamă de funcționare a motorului.

Turbo cu secvențare

Într-un sistem de turbo cu secvențare, unul dintre turbocompresoare funcționează la turații joase, iar celălalt se activează pe măsură ce turațiile motorului cresc.

Avantajele secvențierii pentru livrarea puterii

Această configurație asigură o tranziție lină de la răspunsul unui singur turbo la performanța combinată a ambelor, eliminând practic turbolagul și oferind o experiență de condus mult mai rafinată.

Întreținerea și Impactul Asupra Durabilității

Ca orice componentă complexă a motorului, turbocompresorul necesită o anumită atenție pentru a funcționa corect și pentru a-și menține durabilitatea. O întreținere corespunzătoare poate preveni defecțiuni costisitoare și poate asigura că motorul tău continuă să ofere performanța așteptată.

Importanța Lubrifierii și Răcirii

Turbocompresorul se rotește cu viteze extrem de mari (peste 100.000 RPM) și la temperaturi ridicate. Lubrifierea și răcirea adecvate sunt critice pentru prevenirea uzurii premature.

Uleiul de motor: Sângele Turbocompresorului

Uleiul de motor nu doar lubrifiază arborele turbocompresorului, ci și ajută la disiparea căldurii. Este esențial să se utilizeze întotdeauna tipul de ulei de motor recomandat de producătorul mașinii și să se respecte intervalele de schimb.

Rolul uleiului de motor în lubrifiere și răcire

Uleiul creează o peliculă între arborele turbocompresorului și lagăre, reducând frecarea și căldura generată. De asemenea, uleiul care circulă prin turbocompresor ajută la preluarea și disiparea căldurii.

Semnificația intervalelor de schimb ale uleiului

Schimbul regulat al uleiului de motor elimină contaminanții care pot deteriora lagărele turbocompresorului și se asigură că uleiul își menține proprietățile de lubrifiere și răcire.

Răcirea cu lichid (în unele modele)

Pe lângă răcirea cu ulei, unele turbocompresoare sunt echipate cu un circuit de răcire cu lichid, care ajută la menținerea temperaturii sub control, mai ales în timpul funcționării la sarcini mari.

Verificări Periodice și Simptome ale Defecțiunilor

Deși robuste, turbocompresoarele pot prezenta probleme. Recunoașterea simptomelor timpurii poate preveni defecțiuni majore.

Zgomote neobișnuite

Un turbocompresor defect poate emite zgomote specifice, cum ar fi un șuierat agresiv, un țiuit metalic sau un huruit. Acestea pot indica probleme la lagăre sau la pale.

Pierderi de putere sau răspuns lent

Dacă motorul tău pare să aibă mai puțină putere decât de obicei, sau dacă observi o întârziere pronunțată în accelerare (turbolag excesiv), turbocompresorul ar putea fi afectat.

Fum albastru sau alb din eșapament

Fumul albastru indică, de obicei, arderea uleiului în cilindri, ceea ce poate fi cauzat de garniturile uzate ale turbocompresorului. Fumul alb poate indica o problemă cu sistemul de răcire al turbocompresorului.

Ulei la nivelul admisei sau eșapamentului

Prezența uleiului în galeria de admisie sau în sistemul de evacuare, în special la nivelul turbocompresorului, poate fi un semn că garniturile acestuia sunt uzate.

Impactul Supra-Utilizării și al Modificărilor Neadecvate

Utilizarea intensă a unui turbocompresor, în special în condiții extreme sau cu modificări neadecvate, poate reduce durabilitatea acestuia.

Prelungirea vieții turbocompresorului prin utilizare corectă

Evitarea accelerărilor bruște imediat după pornirea motorului rece, permiterea răcirii turbocompresorului după rulări intense (prin lăsarea motorului la ralanti pentru scurt timp) și utilizarea pieselor de calitate superioară sunt practici care pot prelungi viața turbocompresorului.

Pericolele modificărilor neautorizate

Modificările neadecvate ale sistemului de supraalimentare, cum ar fi creșterea excesivă a presiunii de supraalimentare fără a aduce modificări corespunzătoare la sistemul de alimentare cu combustibil și la gestionarea motorului, pot duce la deteriorarea rapidă a turbocompresorului și a altor componente ale motorului.

În concluzie, turbocompresorul este o piesă de inginerie remarcabilă care transformă energia reziduală a gazelor de eșapament într-o forță motrice suplimentară. Prin înțelegerea principiilor sale de funcționare și a importanței întreținerii corespunzătoare, poți aprecia pe deplin contribuția sa la performanța și eficiența vehiculului tău.
