Originea și Evuluția Sistemelor de Frânare
Pentru a înțelege cu adevărat cum funcționează frânele cu disc în comparație cu cele cu tambur, este esențial să privim înapoi la originile sistemelor de frânare și la motivele pentru care au evoluat. Imaginați-vă primele vehicule, fie că vorbim de caruțe trase de cai sau de automobile timpurii. Viteza era considerabil mai mică, iar necesitatea unei opriri rapide și eficiente nu era la fel de presantă ca astăzi. Cu toate acestea, chiar și atunci, frânarea era o componentă vitală pentru siguranța și controlul.
Primii Pași: Frâne Mecanice Simple
Cele mai vechi forme de frânare erau, în esență, mecanice. La o trăsură, de exemplu, un levier putea acționa o sabot de lemn sau de fier care era presat direct pe roată. Acest contact, deși rudimentar, genera fricțiune și încetinea mișcarea. Pe măsură ce automobilele au apărut, aceste principii au fost adaptate. Saboții de frână acționau asupra suprafeței exterioare a jantei roții. Acest sistem era simplu, dar avea limitări semnificative. Eficiența sa era puternic influențată de condițiile meteo – ploaia sau noroiul reduceau drastic aderența, iar zăpada o făcea aproape ineficientă. De asemenea, suprafața de fricțiune era expusă direct elementelor, ceea ce ducea la o uzură rapidă și la o contaminare frecventă.
Introducerea Frânelor cu Tambur
Pe măsură ce vitezele au crescut și vehiculele au devenit mai grele, a apărut nevoia unui sistem de frânare mai robust și mai eficient. Aici intră în scenă frânele cu tambur. Acestea au reprezentat un salt tehnologic important. Principiul de bază a rămas același – generarea de fricțiune pentru a încetini mișcarea – dar modul de implementare a fost mult îmbunătățit. Frâna cu tambur închide componentele de fricțiune într-o carcasă metalică protectoare, adesea numită „tambur” (sau „cupă de frână”), care se rotește odată cu roata. În interiorul acestui tambur, există saboți de frână care, atunci când frâna este acționată, sunt împinși spre peretele interior al tamburului, creând fricțiune.
Această dispunere avea mai multe avantaje. Protecția sporită a componentelor interne le făcea mai puțin susceptibile la contaminarea cu praf, apă sau ulei, crescând fiabilitatea și durata de viață. De asemenea, suprafața de fricțiune era mai mare, permițând o disipare mai bună a căldurii generate în timpul frânării. Frânele cu tambur au devenit standardul pentru majoritatea autovehiculelor timp de decenii, oferind o performanță suficientă pentru cerințele vremii. Ele au fost un pas înainte uriaș față de sistemele mecanice simple, permițând viteze mai mari și o siguranță sporită.
Apariția Frânelor cu Disc
Pe măsură ce performanța automobilelor a continuat să crească, odată cu apariția motoarelor mai puternice și a vitezelor de autostradă, frânele cu tambur au început să își atingă limitele. Supraîncălzirea era o problemă comună, în special în timpul frânărilor repetate sau prelungite (cum ar fi la coborârea pantelor lungi). Supraîncălzirea ducea la o pierdere a eficienței frânei, fenomen cunoscut sub numele de „fading” (estompare). În plus, mecanismul de frână cu tambur putea fi mai greu de reglat și mai predispus la blocarea roții, mai ales în condiții de umiditate.
Răspunsul industriei auto la aceste provocări a fost dezvoltarea și adoptarea pe scară largă a frânelor cu disc. Acestea au fost inițial utilizate în aviație și în sporturile cu motor, unde performanța extremă și fiabilitatea în condiții dificile erau critice. Principiul frânei cu disc este, la rândul său, relativ simplu, dar ingenios în implementarea sa. În loc de un tambur rotativ, avem un disc metalic (de obicei din fontă sau oțel aliate) care se rotește odată cu roata. Pe cele două fețe ale acestui disc, acționează o „etrieră” (caliper) care conține una sau mai multe „plăcuțe de frână” (brake pads). Atunci când frâna este acționată, un piston hidraulic din etrier împinge plăcuțele de frână ferm pe discul rotativ, generând fricțiunea necesară pentru a încetini sau opri vehiculul. Această nouă abordare a sistemelor de frânare a deschis calea pentru performanțe de top și siguranță fără precedent.
Anatomia Detaliată a Frânei cu Tambur
Pentru a aprecia diferențele fundamentale, este crucial să descompunem componentele și modul de funcționare al unei frâne cu tambur. Imaginați-vă că priviți o roată din lateral, iar în interiorul ei se ascunde acest mecanism. Veți descoperi o serie de piese interconectate, fiecare având un rol specific în procesul de frânare.
Componentele Cheie ale Sistemului cu Tambur
Începem cu tamburul de frână (brake drum). Acesta este o piesă metalică, de obicei din fontă, care se rotește împreună cu roata. Exteriorul tamburului este neted, dar interiorul este prelucrat pentru a oferi suprafața pe care acționează saboții. Tamburul este, de fapt, prima linie de contact cu elementul rotativ pe care îl frânăm.
În interiorul tamburului, găsim sabotii de frână (brake shoes). Aceștia sunt piese curbe, asemănătoare unei semilune, pe ale căror suprafețe de contact este aplicat material de fricțiune (pastilă de frână). Atunci când pedala de frână este apăsată, acești saboți sunt împinși spre interiorul tamburului, presând pe suprafața sa interioară. Numărul de saboți poate varia, dar cel mai adesea întâlnim două.
Un alt element vital este cilindrul receptor (wheel cylinder). Acesta este un mic cilindru hidraulic montat în spatele plăcii de montaj a frânei. El conține doi pistoane mici care, atunci când primesc presiune hidraulică din sistemul principal de frânare (provenită de la pedala de frână), se deplasează spre exterior și împing saboții de frână către tambur.
Pentru a asigura că saboții revin la poziția inițială atunci când frâna este eliberată, există arcuri de revenire (return springs). Acestea trag saboții înapoi, departe de tambur, permițând roții să se rotească liber. De asemenea, există reglatoare de joc (adjusters). Aceste mecanisme sunt esențiale pentru a compensa uzura saboților. Pe măsură ce materialul de fricțiune se subțiază, este necesar să se ajusteze poziția sabotului pentru a menține contactul eficient cu tamburul. În multe sisteme, acest reglaj se face manual sau automat.
În cele din urmă, toate aceste componente sunt montate pe o placă de montaj (backplate) fixată de fuzeta roții. Aceasta servește ca o bază solidă pentru ansamblul de frână.
Mecanismul de Acționare: Cum Se Generează Fricțiunea
Procesul de frânare cu tambur începe odată cu acționarea pedalei de frână. Când apăsați pe pedală, aceasta acționează pompa de frână (master cylinder). Pompa de frână este inima sistemului hidraulic; ea transformă forța aplicată de picior într-o presiune a lichidului de frână. Această presiune este apoi transmisă prin conductele de frână către cilindrul receptor de la fiecare roată echipată cu frâne cu tambur.
În interiorul cilindrului receptor, presiunea lichidului împinge pistoanele spre exterior. Aceste pistoane, la rândul lor, împing saboții de frână. Saboții, care au material de fricțiune pe suprafața lor interioară, sunt forțați să se deplaseze spre peretele interior al tamburului rotativ. Prin frecarea dintre materialul saboților și suprafața interioară a tamburului, energia cinetică a vehiculului este transformată în căldură, încetinind astfel rotația roții.
Atunci când eliberați pedala de frână, presiunea hidraulică scade. Arcurile de revenire preiau controlul și trag saboții înapoi, departe de tambur, permițând roții să se rotească din nou liber. Reglatorul de joc asigură că, chiar și pe măsură ce saboții se uzează, distanța dintre saboți și tambur rămâne minimă, pentru a asigura o reacție rapidă la următoarea apăsare a pedalei. Este un sistem ingenios, dar care are limitările sale binecunoscute, în special în ceea ce privește gestionarea căldurii și performanța în condiții extreme.
Anatomia Detaliată a Frânei cu Disc
Frâna cu disc, deși folosește același principiu general de conversie a energiei cinetice în căldură prin fricțiune, are o construcție și o dispunere a componentelor fundamental diferite. Această diferență de design conferă avantaje semnificative în ceea ce privește performanța, rezistența la supraîncălzire și întreținerea.
Componentele Cheie ale Sistemului cu Disc

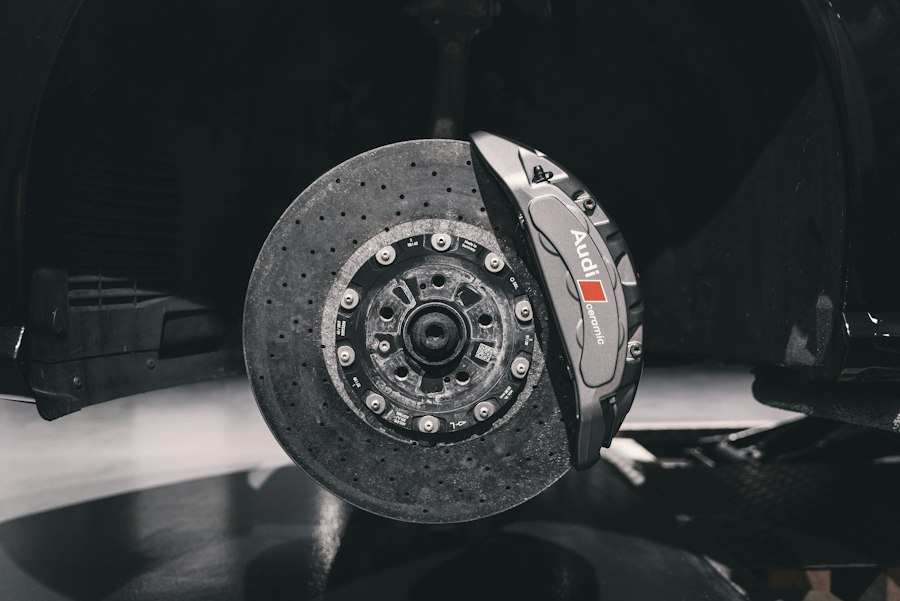

Piesa centrală a sistemului cu disc este discul de frână (brake disc). Acesta este o piesă metalică circulară, care se rotește odată cu roata. Discurile moderne sunt de obicei fabricate din fontă de înaltă rezistență, dar în aplicații de înaltă performanță se pot folosi și materiale compozite. Există două tipuri principale de discuri: pline (solide) și ventilate. Discurile ventilate au canale sau aripioare între cele două suprafețe de fricțiune, menite să faciliteze circulația aerului și disiparea căldurii.

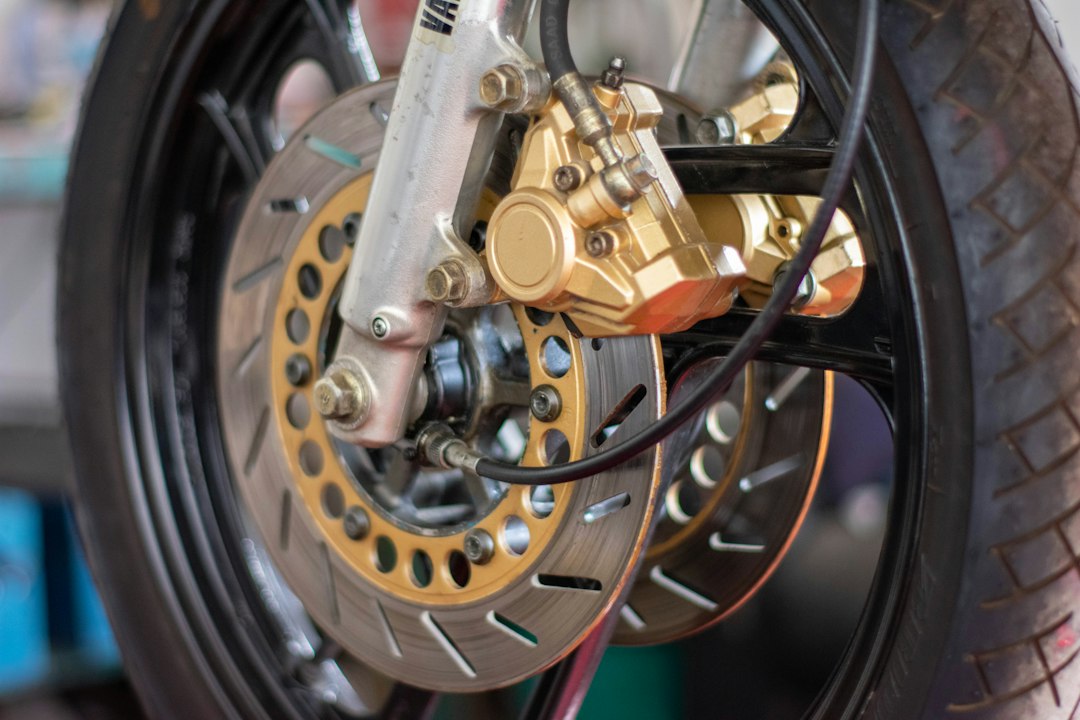

Peste disc este montată etrierul de frână (brake caliper). Etrierul este piesa care „îmbrățișează” discul. În interiorul său, se află unul sau mai mulți pistoane de frână (brake pistons). Atunci când presiunea hidraulică ajunge la etrier, aceasta împinge aceste pistoane.
Între pistoane și disc se află plăcuțele de frână (brake pads). Acestea sunt piese de material de fricțiune, adesea un compozit ceramic sau organic, montate pe o placă metalică de susținere. Plăcuțele sunt elementul care intră în contact direct cu discul rotativ.
Sistemul de frână cu disc utilizează și el lichid de frână, care este pompat de la pompa de frână către etriere. Nu există arcuri de revenire specifice în același mod ca la frânele cu tambur, deoarece etanșările pistoanelor din etrier au o anumită elasticitate, iar o ușoară mișcare a plăcuțelor este permisă pentru a minimiza uzura. De asemenea, pentru a asigura că plăcuțele se apropie rapid de disc, în etrier se află adesea ghidaje (guide pins) care permit glisarea etrierului.
Mecanismul de Acționare: Forța Concentrată pe Disc
Când apăsați pedala de frână, pompa de frână generează presiune hidraulică. Această presiune este transmisă prin conductele de frână către etrierul de frână. În interiorul etrierului, presiunea hidraulică împinge unul sau mai mulți pistoane. Aceste pistoane, la rândul lor, împing plăcuțele de frână pe ambele fețe ale discului rotativ.
Diferența crucială aici este că discul este expus (în comparație cu interiorul tamburului) și presiunea este aplicată direct pe suprafața sa. Fricțiunea generată între plăcuțele de frână și suprafața discului încetinește rotația acestuia și, implicit, a roții.
Suprafața mare a discului și posibilitatea de a folosi discuri ventilate permit o disipare mult mai eficientă a căldurii. Aerul care circulă prin canalele discului ventilat, sau pur și simplu fluxul de aer pe măsură ce vehiculul se mișcă, ajută la răcirea rapidă a componentelor. Acest lucru reduce semnificativ riscul de supraîncălzire și de „fading” al frânei, chiar și în condiții de utilizare intensă.
De asemenea, dispunerea simplificată a componentelor în etrier face ca frâna cu disc să fie mai ușor de întreținut. Înlocuirea plăcuțelor de frână este, în general, un proces mult mai rapid și mai curat comparativ cu desfacerea unui ansamblu de frână cu tambur. Această eficiență și rezistență la condiții extreme au făcut din frânele cu disc standardul pentru majoritatea vehiculelor moderne.
Comparație Directă: Avantaje și Dezavantaje
Acum că am explorat în detaliu cum funcționează fiecare tip de frână, este momentul să le punem față în față și să analizăm punctele lor forte și slabe. Această comparație directă va evidenția motivele pentru care frânele cu disc au devenit predominant în industria auto.
Eficiența de Frânare și Disiparea Căldurii
Principalul avantaj al frânelor cu disc este eficiența lor superioară de frânare și rezistența la supraîncălzire. Datorită designului deschis, discul de frână poate disipa căldura mult mai eficient decât tamburul. Aerul care circulă liber în jurul discului ajută la răcirea acestuia. Chiar și în cazul discurilor ventilate, canalele interne creează un efect de ventilator care accelerează procesul de răcire. Acest lucru previne „fading”-ul, acea pierdere periculoasă a eficienței frânei care apare atunci când componentele ating temperaturi excesive.
Frânele cu tambur, fiind închise într-o carcasă, au dificultăți majore în disiparea căldurii. Căldura generată de frecare rămâne captivă în tambur, ducând la supraîncălzire și la o scădere semnificativă a performanței frânei, mai ales în cazul frânărilor repetate sau prelungite (de exemplu, la coborârea pantelor).
Performanța în Condiții Diverse (Apă, Noroi)
Un alt domeniu în care frânele cu disc excelează este performanța în condiții de umiditate sau contaminare. Apa și noroiul pot fi o problemă serioasă pentru frânele cu tambur. Apa poate crea un strat subțire între saboți și tambur, reducând fricțiunea. Noroiul și praful pot intra în sistemul de frână cu tambur, contaminând suprafețele de fricțiune și reducând eficiența.
Frânele cu disc, datorită designului lor, au o tendință mai mică de a acumula apă și noroi. Discul rotativ tinde să „curețe” parțial suprafața plăcuțelor, iar expunerea mai mare ajută la evaporarea rapidă a apei. Chiar și în condiții de ploaie intensă, frânele cu disc își păstrează o parte mult mai mare din eficiența lor.
Costul de Producție și Complexitatea Întreținerii
Pe partea de cost și complexitate, frânele cu tambur au avut inițial un avantaj. Ele erau mai ieftine de produs în masă și, în multe cazuri, aveau un mecanism de frânare de urgență (frâna de mână) integrat direct în tambur, simplificând construcția.
Totuși, în ciuda costului inițial potențial mai mic, frânele cu tambur pot fi mai costisitoare pe termen lung din cauza întreținerii mai frecvente și a complexității reparațiilor. De exemplu, înlocuirea saboților de frână la un tambur este adesea o operațiune mai laborioasă decât înlocuirea plăcuțelor la un disc. De asemenea, reglarea manuală a jocului saboților necesită o atenție sporită. Frânele cu disc, deși componentele lor individuale pot fi mai scumpe, oferă o fiabilitate mai mare și necesită o întreținere mai rară și mai simplă.
Durata de Viață a Componentelor
Durata de viață a componentelor diferă și ea. Plăcuțele de frână la sistemele cu disc, deși se uzează mai rapid decât saboții de frână la tambur în condiții normale de utilizare, sunt proiectate pentru a fi înlocuite mai ușor și mai des. Uzura pe frânele cu tambur poate fi mai lentă, dar atunci când apare, poate afecta și tamburul, care este o piesă mai scumpă de înlocuit. Supraîncălzirea frecventă la frânele cu tambur poate duce la deformarea acestora, necesitănd rectificarea sau înlocuirea.
Considerații Suplimentare (Greutate, Spațiu)
Greutatea componentelor este, de asemenea, un factor. Frânele cu tambur pot fi mai grele decât un ansamblu echivalent de frână cu disc, în special cele din fontă masivă. De asemenea, dimensiunea tamburului poate limita spațiul disponibil pentru jante de diametru mai mare sau pentru alte componente ale suspensiei. Frânele cu disc permit o mai mare flexibilitate în designul roților și al suspensiei.
Frânele Moderne: Evoluția și Standardele Actuale
| Caracteristică | Frâne cu disc față | Frâne cu tambur |
|---|---|---|
| Principiul de funcționare | Plăcuțele de frână apasă pe un disc metalic rotativ pentru a încetini roata | Saboturile de frână apasă pe suprafața interioară a unui tambur rotativ |
| Eficiență de frânare | Mai ridicată, răspuns mai rapid și mai constant | Mai scăzută, poate fi afectată de încălzire și uzură |
| Rezistență la supraîncălzire | Mai bună, disipă căldura eficient datorită expunerii la aer | Mai slabă, căldura se acumulează în tambur, risc de fading |
| Întreținere | Mai ușor de inspectat și înlocuit plăcuțele | Mai complicată, necesită demontarea tamburului pentru acces |
| Costuri | De obicei mai ridicate la achiziție și reparații | Mai ieftine la producție și întreținere |
| Utilizare tipică | Folosite în special pe roțile față ale mașinilor moderne | Adesea folosite pe roțile spate sau la vehicule mai vechi |
Pe măsură ce tehnologia a avansat, sistemele de frânare nu au rămas statice. De la primele frâne cu disc, au apărut numeroase îmbunătățiri și inovații menite să sporească și mai mult siguranța și performanța. Majoritatea vehiculelor moderne, fie că vorbim de autoturisme, SUV-uri sau camioane ușoare, folosesc frâne cu disc pe roțile din față, iar din ce în ce mai frecvent și pe cele din spate.
Frânele cu Disc pe Toate Roțile: Avantaje Evidente
Motivul pentru care frânele cu disc au devenit standardul pe axa față este simplu: majoritatea forței de frânare este generată de roțile din față. Aceasta se datorează distribuției greutății vehiculului în timpul frânării, care tinde să transfere greutatea spre partea din față a mașinii. Roțile din față trebuie să preia o sarcină mai mare pentru a încetini eficient vehiculul. Prin urmare, frânele cu disc, cu capacitatea lor superioară de disipare a căldurii și eficiență, sunt esențiale aici.
Pe axa spate, situația poate fi diferită. La multe vehicule mai vechi sau mai ieftine, se folosesc încă frâne cu tambur pe roțile din spate. Acestea sunt, în general, mai ieftine de produs și pot fi suficiente pentru sarcina de frânare mai mică pe care o suportă. Totuși, tendința clară a industriei este de a adopta frâne cu disc și pe puntea spate. Aceasta oferă o consistență mai bună în performanța de frânare, o rezistență sporită la supraîncălzire, mai ales în cazul vehiculelor grele sau a celor cu tracțiune spate, și un aspect estetic mai modern.
Tehnologii Adiționale pentru Siguranță Sporită
Adoptarea pe scară largă a frânelor cu disc a deschis calea pentru integrarea unor sisteme electronice avansate de siguranță. Cel mai cunoscut dintre acestea este Sistemul Antiblocare la Frânare (ABS). ABS-ul funcționează prin monitorizarea vitezei de rotație a fiecărei roți. Atunci când detectează o roată pe cale să se blocheze în timpul unei frânări puternice, ABS-ul modulează presiunea hidraulică în mod repetat și rapid, permițând roții să se rotească suficient pentru a menține aderența, dar continuând să frâneze eficient. Acest lucru previne pierderea controlului direcției și scurtează distanța de frânare în multe condiții. Frânele cu disc, cu răspunsul lor rapid și precis, sunt ideale pentru a lucra în conjuncție cu sistemul ABS.
Alte sisteme care beneficiază de frânele cu disc includ Controlul Electronic al Stabilității (ESC), care poate utiliza frânele individual pe anumite roți pentru a corecta derapajul, și Asistența la Frânarea de Urgență (EBA/BAS), care detectează o frânare bruscă și aplică presiune maximă, chiar dacă șoferul nu apasă pedala complet. Aceste sisteme sunt posibile datorită capacității frânei cu disc de a răspunde rapid și precis la comenzi, atât mecanice, cât și electronice.
Materiale Inovatoare și Designuri Avansate
Industria auto nu se oprește din inovat. Cercetarea și dezvoltarea continuă să aducă noi materiale și designuri pentru sistemele de frânare. Discurile de frână din aliaje de aluminiu cu inserții de ceramică sau chiar discuri din fibră de carbon sunt folosite în mașinile de înaltă performanță și în cele electrice, unde greutatea redusă și rezistența la căldură extremă sunt critice. Aceste materiale, deși costisitoare, oferă performanțe excepționale.
Plăcuțele de frână au evoluat și ele, trecând de la compozite organice simple la compozite ceramice, metalice sinterizate sau alte amestecuri avansate, fiecare conceput pentru a oferi un echilibru diferit între performanță la rece și la cald, durabilitate, nivel de zgomot și generare de praf. Designurile etrierelor au devenit, de asemenea, mai sofisticate, cu etriere multi-pistoni care oferă o presiune mai uniformă și mai controlată asupra plăcuțelor, sporind eficiența și disiparea căldurii. De exemplu, etrierele „monobloc”, dintr-o singură bucată de metal, sunt mai rigide și oferă un feedback mai bun șoferului.
Întreținerea și Verificarea Frânelor: Responsabilitatea Ta
Indiferent dacă vehiculul tău este echipat cu frâne cu disc, cu tambur, sau o combinație a ambelor, întreținerea corectă și verificarea periodică sunt esențiale pentru siguranța ta și a celorlalți participanți la trafic. Sistemul de frânare este, probabil, cel mai important sistem de siguranță activ al unui vehicul, iar neglijarea sa poate avea consecințe grave.
Semne de Uzură și Probleme Comune
Există mai multe semne de avertizare pe care le poți observa și care indică o problemă cu sistemul tău de frânare. Unul dintre cele mai comune este apariția unor zgomote neobișnuite atunci când frânezi. La frânele cu disc, un scârțâit puternic, mai ales dacă persistă, poate indica faptul că plăcuțele de frână sunt uzate până la indicatorul de uzură metalic. La frânele cu tambur, pot apărea zgomote de măcinare sau de zgâriat.
O altă problemă comună este senzația „moale” sau „buretoasă” a pedalei de frână. Acest lucru poate indica prezența aerului în sistemul hidraulic (necesitând aerisire) sau, în cazul frânelor cu tambur, o reglare incorectă sau uzura excesivă a saboților. Dacă pedala de frână pare să coboare prea mult, până aproape de podea, acesta este un semnal serios de probleme.
Vibrațiile la frânare sunt, de asemenea, un semn de avertizare, în special pentru frânele cu disc. Acestea apar frecvent atunci când discurile sunt deformate sau „ovalizate” din cauza supraîncălzirii repetate.
O frână de mână slabă (dacă vehiculul tău are frână de mână integrată în sistemul cu tambur) sau o incapacitate a frânei de mână de a menține vehiculul oprit pe o pantă moderată indică, de asemenea, o problemă.
Frecvența Verificărilor și Înlocuirilor
Este recomandat să verifici periodic sistemul de frânare al vehiculului tău. Mulți producători auto recomandă o inspecție completă a sistemului de frânare la fiecare revizie regulată (de obicei, la fiecare 10.000-15.000 km sau o dată pe an).
Plăcuțele de frână la sistemele cu disc au o durată de viață variabilă, între 20.000 și 80.000 km, în funcție de stilul de condus, condițiile de drum și calitatea plăcuțelor. Este important să le verifici vizual la fiecare schimb de ulei și să le înlocuiești atunci când grosimea materialului de fricțiune ajunge la limita minimă specificată de producător (adesea în jur de 2-3 mm).
Discurile de frână au o durată de viață mai lungă, dar se pot uza sau deforma. Ele se verifică la fiecare înlocuire a plăcuțelor. Dacă discurile prezintă caneluri adânci, o suprafață neregulată sau sunt sub limita minimă de grosime, trebuie înlocuite.
Saboții de frână la sistemele cu tambur au, de asemenea, o durată de viață variabilă. Verificarea lor implică demontarea tamburului, o operațiune mai complexă. În general, la fiecare două înlocuiri de plăcuțe la frânele cu disc, ar trebui verificat și sistemul cu tambur.
Lichidul de frână este un alt element critic. El trebuie înlocuit periodic, de obicei la fiecare 2 ani, deoarece absoarbe umiditatea din atmosferă, ceea ce îi scade punctul de fierbere și poate duce la coroziune în sistem.
Importanța Consultării unui Specialist
Nu ezita să consulți un mecanic auto calificat dacă observi oricare dintre semnele de avertizare menționate mai sus sau dacă nu ești sigur de starea sistemului tău de frânare. Un profesionist va putea diagnostica corect problema, va folosi piese de calitate și va efectua reparațiile conform standardelor producătorului. Folosirea pieselor de calitate inferioară sau o reparație incorectă pot compromite grav siguranța vehiculului. Investiția în întreținerea corectă a sistemului de frânare este o investiție directă în siguranța ta și a celorlalți.
